Anatomie d'un objet connecté : composants, firmware, capteurs et modules radio

Ce cours explique ce que l'on trouve réellement à l'intérieur d'un objet connecté : les composants qui permettent à un équipement de mesurer son environnement, de traiter des informations, de stocker des données, de communiquer par radio, de recevoir des mises à jour et d'accomplir une fonction précise. À la fin, vous comprendrez qu'un objet connecté n'est pas un bloc unique, mais un assemblage de matériel, de logiciel embarqué, d'interfaces de communication et de mécanismes d'alimentation — chacun pouvant introduire des risques, et chacun pouvant être protégé.

Public cible

Grand public curieux, décideurs publics et privés, cadres administratifs, ingénieurs télécoms et réseaux, étudiants, professionnels de la cybersécurité, acteurs de la régulation, responsables achats, fabricants, importateurs et intégrateurs d'équipements connectés.

Dans le cours précédent, nous avons distingué plusieurs notions souvent confondues : objet connecté, équipement IoT, équipement radioélectrique, terminal et système embarqué. Nous avons notamment vu qu'une caméra IP Wi-Fi peut être, à la fois, un objet connecté, un équipement radio, un système embarqué, un terminal vidéo et un équipement réseau.

Mais que trouve-t-on réellement à l'intérieur d'un tel équipement ? Lorsqu'un utilisateur regarde une caméra connectée, une montre intelligente, un capteur agricole, un routeur, un modem ou une serrure électronique, il voit surtout une coque, quelques boutons, une antenne, un écran ou un voyant. La partie la plus importante reste pourtant invisible.

Derrière la coque se trouvent généralement une carte électronique, un processeur ou un microcontrôleur, plusieurs types de mémoire, un firmware, des capteurs, des interfaces physiques, des modules radio, une alimentation et parfois un stockage local. Chacun de ces éléments remplit une fonction précise. Chacun peut aussi devenir une source de vulnérabilité.

Comprendre l'anatomie technique d'un objet connecté est donc une étape indispensable avant de parler de tests de sécurité, d'analyse de firmware, d'attaques radio, de mises à jour sécurisées ou de conformité réglementaire. Tout au long de ce cours, nous utiliserons un exemple unique et concret — une caméra IP Wi-Fi motorisée — parce qu'elle réunit, à elle seule, presque tous les composants d'un objet connecté.

Un objet connecté est un système complet

Un objet connecté ne doit pas être vu comme un simple appareil auquel on a ajouté une connexion Internet. C'est un système complet, capable de plusieurs opérations : percevoir une information, la traiter, la mémoriser, prendre une décision, communiquer avec un autre système, recevoir une commande, agir sur son environnement, se mettre à jour, et parfois fonctionner de manière autonome.

Prenons notre caméra IP. Elle capte une image grâce à son capteur. Le processeur transforme cette information en vidéo numérique. Le firmware applique les réglages, gère la détection de mouvement et contrôle la communication. La mémoire conserve temporairement les données. Le stockage local peut enregistrer la vidéo. Le module Wi-Fi transmet les images vers un routeur, une application mobile ou un service cloud.

Un seul équipement réunit ainsi des fonctions qui auraient autrefois nécessité plusieurs appareils distincts. Pour comprendre son architecture, on peut le décomposer en sept grandes familles de composants : les capteurs, les actionneurs, l'unité de traitement, la mémoire et le stockage, le firmware, les interfaces de communication, et l'alimentation.

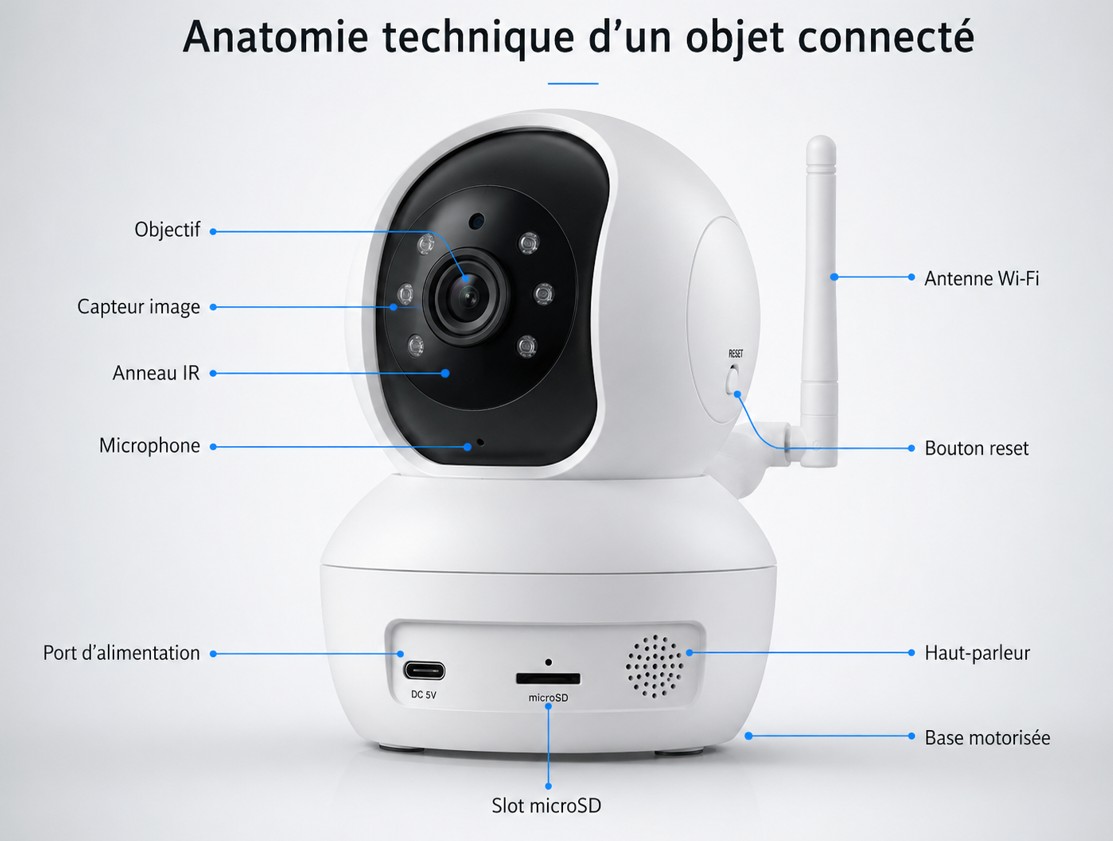

Les éléments visibles depuis l'extérieur

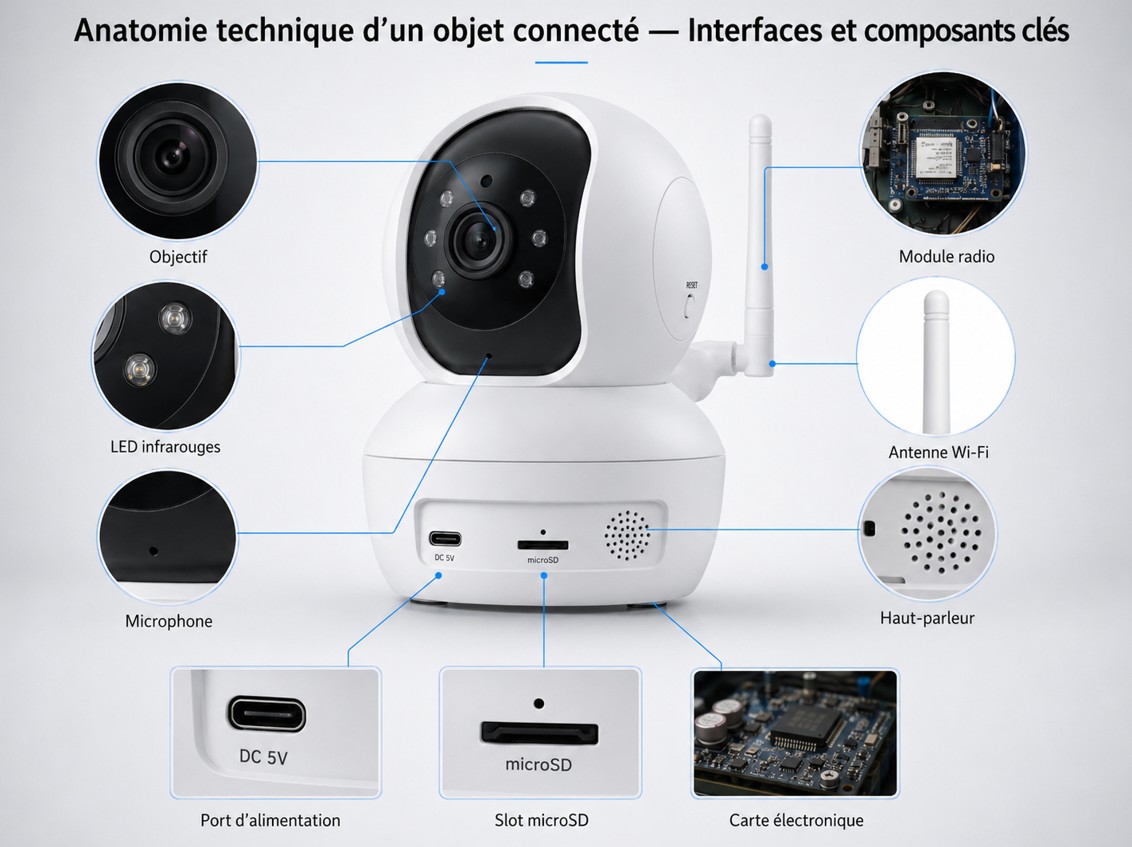

Avant même d'ouvrir un équipement, plusieurs éléments permettent de comprendre son fonctionnement.

L'objectif et le capteur d'image. Sur une caméra connectée, l'objectif concentre la lumière vers un capteur électronique qui la transforme en données numériques. L'objectif est visible ; le véritable capteur d'image se trouve derrière lui, à l'intérieur.

Les LED infrarouges. Elles éclairent une scène dans l'obscurité sans produire de lumière visible, et participent à la vision nocturne.

Le microphone. Il convertit les sons en données numériques. Sa présence est importante du point de vue de la vie privée : une caméra peut collecter non seulement des images, mais aussi des conversations.

Le haut-parleur. Il permet de parler à distance, de déclencher une alarme ou de diffuser un message.

L'antenne. Elle émet et reçoit les ondes radio, mais ne fait pas le travail seule : elle fonctionne avec un module radio et un logiciel chargé de gérer la connexion.

Le port d'alimentation. Il fournit l'énergie. Un objet peut aussi être alimenté par batterie, panneau solaire, USB, Power over Ethernet ou source industrielle.

Le lecteur microSD. Il stocke localement vidéos, images, journaux ou paramètres. Ce stockage devient une source de risque si les données ne sont pas chiffrées ou si la carte se retire facilement.

Le bouton de réinitialisation. Il restaure les paramètres d'origine. Utile, mais à protéger : une réinitialisation peut réactiver des identifiants par défaut ou supprimer des paramètres de sécurité.

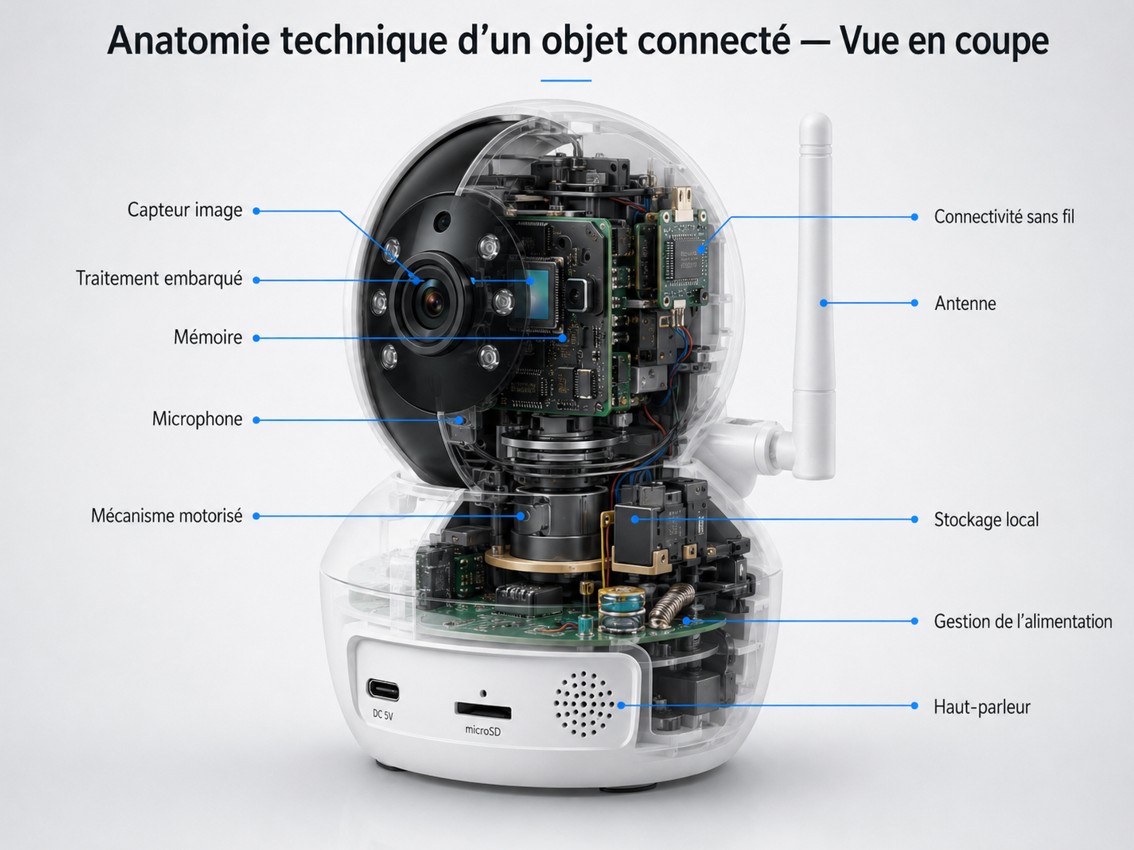

L'architecture générale d'un objet connecté

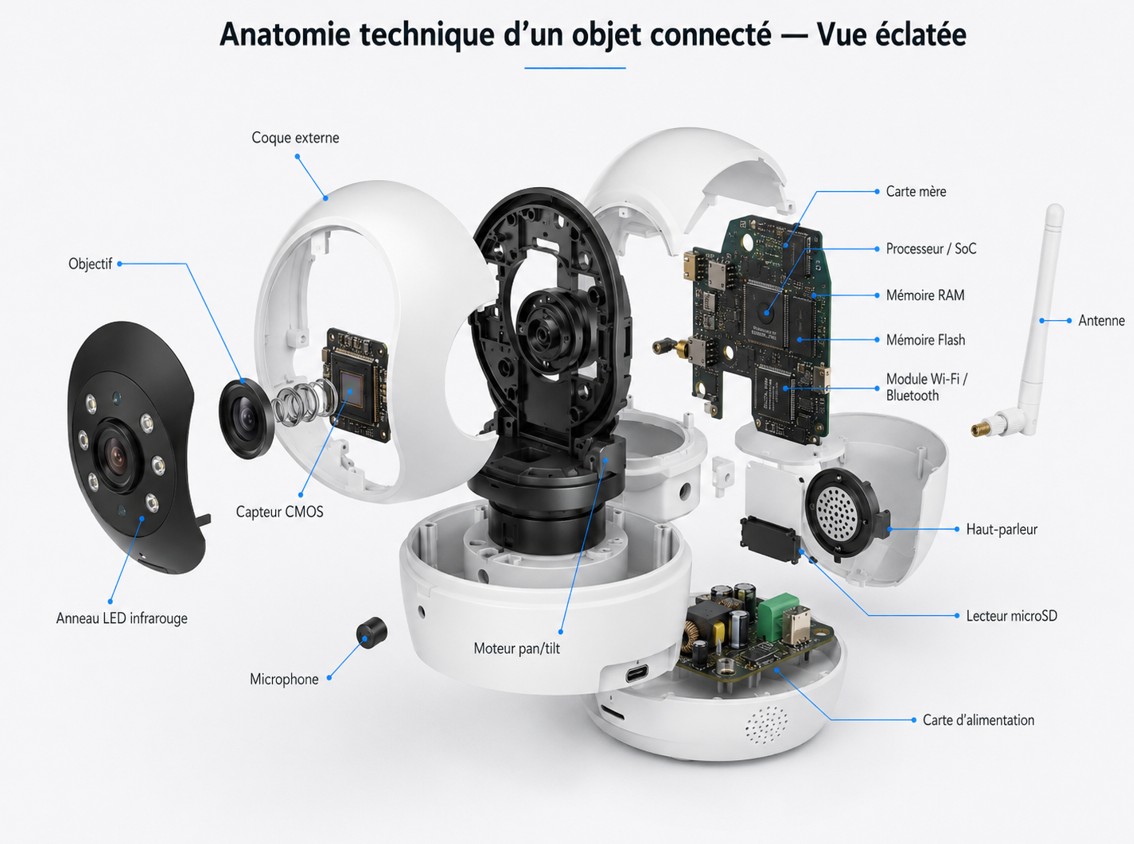

À l'intérieur, les composants ne sont pas placés au hasard : ils forment une chaîne fonctionnelle.

À cette chaîne s'ajoutent deux fonctions transversales : le firmware, qui coordonne le fonctionnement, et l'alimentation, qui fournit l'énergie.

Dans une caméra IP, le fonctionnement se résume ainsi : le capteur reçoit la lumière ; le processeur transforme l'image ; la mémoire conserve temporairement les données ; le firmware applique les réglages ; le système détecte éventuellement un mouvement ; la vidéo est enregistrée localement ou transmise ; le module Wi-Fi communique avec le réseau ; l'utilisateur consulte les images sur une application.

Une panne, une faiblesse ou une compromission sur un seul maillon peut affecter toute la chaîne. C'est l'idée centrale de ce cours.

Les capteurs : les organes de perception

Un capteur permet à l'objet d'observer ou de mesurer son environnement : il transforme une grandeur physique en information exploitable. Un objet connecté peut intégrer des capteurs de température, humidité, pression, lumière, mouvement, vibration, accélération, proximité, position, image, son, rythme cardiaque, qualité de l'air, niveau d'eau ou consommation électrique.

Dans une caméra IP, le capteur principal est le capteur d'image, mais l'équipement peut aussi intégrer un microphone, un détecteur de luminosité, un capteur de mouvement ou un capteur de position. Dans une montre connectée, on trouve un accéléromètre, un gyroscope, un capteur cardiaque, un capteur de lumière et un module de localisation. Dans un système agricole, les capteurs mesurent l'humidité du sol, la température, la pluviométrie ou le niveau d'un réservoir.

Le capteur ne prend pas toujours la décision. Il se contente généralement de mesurer ; la décision est prise par le microcontrôleur, le processeur, le firmware, une passerelle ou un service cloud. Un capteur peut mesurer 50 °C : c'est ensuite le logiciel qui décide de déclencher une alerte, d'arrêter une machine ou d'activer un ventilateur.

Risques. Un capteur peut être trompé, perturbé, mal calibré ou physiquement manipulé. Un attaquant peut aussi tenter de falsifier les données avant leur traitement. Si un système prend une décision automatique à partir d'une mauvaise mesure, l'impact peut devenir physique : une fausse température perturbe la climatisation d'un bâtiment ; une mesure falsifiée influence un processus industriel ; l'aveuglement d'un capteur empêche la surveillance.

Les actionneurs : agir sur le monde physique

Un actionneur produit une action physique à partir d'une commande numérique. C'est le mouvement inverse du capteur : le capteur transforme le monde physique en donnée, l'actionneur transforme une commande numérique en action physique.

Exemples : moteur, relais électrique, serrure, vanne, pompe, bras mécanique, haut-parleur, voyant, système de chauffage, dispositif d'alarme. Dans notre caméra, la base motorisée est un actionneur (elle fait pivoter l'objectif), et le haut-parleur en est un autre (il transforme une commande en son).

Pourquoi les actionneurs sont sensibles. Compromettre un capteur donne de fausses informations ; compromettre un actionneur peut provoquer une action réelle : ouvrir une porte, arrêter une pompe, déplacer une caméra, activer une alarme, couper une alimentation, modifier le fonctionnement d'une machine. Leur sécurité est donc critique dans les véhicules, les équipements médicaux, les systèmes industriels, les infrastructures énergétiques et les bâtiments intelligents.

Le microcontrôleur, le processeur et le SoC

Le composant qui exécute les instructions est le cerveau de l'objet. Selon la complexité, il s'agit d'un microcontrôleur, d'un microprocesseur ou d'un système sur puce.

Le microcontrôleur (MCU) est un petit circuit intégré qui rassemble dans une même puce une unité de calcul, une petite mémoire, des interfaces d'entrée/sortie, des fonctions de communication et parfois des mécanismes de sécurité. Il convient aux équipements simples, peu énergivores, dédiés à une fonction précise : capteurs, thermostats, objets portables, serrures, compteurs.

Le microprocesseur est plus puissant : il peut exécuter un système d'exploitation complet, traiter des images, faire fonctionner plusieurs applications. Il s'appuie souvent sur des mémoires externes. Les caméras IP, passerelles et routeurs en utilisent fréquemment.

Le SoC (System on Chip) rassemble dans une seule puce le processeur principal, le contrôleur mémoire, le traitement graphique, des interfaces réseau, du traitement audio/vidéo, des fonctions cryptographiques et parfois la connectivité radio — ce qui réduit taille, coût et consommation.

Enjeu de cybersécurité. Le processeur exécute le firmware. S'il exécute un code malveillant ou compromis, l'ensemble de l'objet peut être contrôlé. Il faut donc vérifier : quel code est autorisé à s'exécuter, comment le système démarre, si le firmware est authentifié, si certaines zones de mémoire sont protégées, si les fonctions sensibles sont isolées, et si un démarrage sécurisé (Secure Boot) est présent. Nous reviendrons sur ces protections dans la section consacrée aux bonnes pratiques.

La mémoire et le stockage

Le mot « mémoire » ne désigne pas un composant unique : un objet connecté en utilise généralement plusieurs types.

La mémoire RAM est une mémoire de travail temporaire, utilisée pendant le fonctionnement pour conserver les données en cours de traitement : images, paquets réseau, informations d'authentification, processus en cours, clés utilisées par le système, journaux temporaires. Son contenu disparaît généralement à la coupure de l'alimentation.

La mémoire Flash conserve les données même éteint. Elle contient souvent le bootloader, le firmware, le système d'exploitation, la configuration, les certificats, des clés, des identifiants et des paramètres réseau. Elle est particulièrement intéressante lors d'une analyse de sécurité, car elle révèle le fonctionnement interne de l'équipement.

Le stockage local ajoute un espace supplémentaire : carte microSD, mémoire eMMC, disque interne, clé USB ou stockage externe. Il peut contenir vidéos, mesures, sauvegardes, journaux ou fichiers de configuration.

Risques. Une mémoire mal protégée peut contenir des mots de passe en clair, des clés privées, des jetons d'authentification, des certificats, des données personnelles, des fichiers de configuration sensibles ou des versions obsolètes du firmware. Le chiffrement du stockage, la protection des secrets et le contrôle des accès sont donc essentiels.

Le firmware : le logiciel invisible de l'équipement

Le firmware est le logiciel interne qui permet à l'objet de fonctionner. Il se situe à la frontière entre le matériel et les fonctions visibles par l'utilisateur. Sans lui, la carte électronique ne sait pas utiliser les capteurs, gérer la mémoire, établir une connexion Wi-Fi, contrôler un moteur ou transmettre des données.

Que contient un firmware ? Selon l'équipement : un bootloader, un système d'exploitation ou un système temps réel, des pilotes matériels, des bibliothèques logicielles, la logique fonctionnelle, une interface web, un serveur réseau, un mécanisme de mise à jour, des fichiers de configuration, des certificats, parfois des comptes par défaut et des mécanismes de journalisation.

Le bootloader est le premier logiciel exécuté au démarrage : il prépare le matériel et charge le firmware principal. S'il n'est pas protégé, il peut parfois permettre de charger un firmware modifié ou de contourner certains contrôles.

Le système d'exploitation embarqué varie : les équipements les plus simples fonctionnent sans OS complet ; d'autres utilisent un système temps réel (RTOS) ; les plus puissants (routeurs, caméras) reposent souvent sur un environnement basé sur Linux.

Pourquoi le firmware est critique. Il contrôle presque toutes les fonctions de l'équipement. Une vulnérabilité dans le firmware peut permettre de contourner l'authentification, d'exécuter du code, de prendre le contrôle de l'objet, d'accéder aux données, d'activer des fonctions cachées, de modifier les communications, de désactiver les mécanismes de sécurité ou de maintenir un accès persistant.

Le firmware doit donc pouvoir être mis à jour de manière sécurisée. Une mise à jour ne doit pas seulement être disponible : elle doit être authentifiée, vérifiée et protégée contre les modifications non autorisées. Beaucoup d'objets embarquent d'ailleurs plusieurs firmwares — un pour le système principal, un pour le module Wi-Fi, un pour le modem cellulaire, un pour un contrôleur Bluetooth — autant d'éléments à maintenir.

Le module radio et l'antenne

Le module radio donne à l'objet sa capacité de communication sans fil. Selon l'usage, il prend en charge le Wi-Fi, le Bluetooth, le BLE, le NFC, le RFID, le Zigbee, le Thread, le LoRa, le Sigfox, le LTE-M, le NB-IoT, la 2G/3G/4G/5G, la communication satellite ou des protocoles propriétaires.

Le module radio contient les circuits qui transforment les données numériques en signaux radio, puis font l'inverse à la réception. Il peut être intégré à la carte mère ou installé en composant séparé, et contenir son propre processeur et son propre firmware. Un équipement peut donc embarquer plusieurs firmwares radio distincts — ce qui élargit d'autant la surface à protéger et à maintenir.

L'antenne émet et reçoit les ondes. Elle peut être visible (comme sur notre caméra) ou intégrée dans le boîtier ou le circuit imprimé ; sa forme et sa position influencent la portée et la qualité de la communication.

Risques. Une interface radio expose l'équipement sans contact physique. Les risques concernent une authentification insuffisante, un chiffrement faible ou absent, un appairage non sécurisé, une mauvaise configuration, des services radio activés inutilement, une usurpation, une interception, une attaque par rejeu, un brouillage, ou une vulnérabilité dans le firmware du module. La sécurité du produit doit donc inclure la sécurité de chacune de ses interfaces radio.

Les interfaces physiques et les ports de maintenance

Les interfaces physiques permettent aux composants internes de communiquer, ou aux techniciens d'accéder à l'équipement. Certaines sont visibles (USB, Ethernet, microSD, connecteur d'alimentation, port série). D'autres sont cachées à l'intérieur : UART, JTAG, SWD, SPI, I²C, connecteurs de programmation, points de test.

Pourquoi elles existent. Elles servent à programmer la carte, tester le produit, diagnostiquer une panne, lire des journaux, mettre à jour le firmware, communiquer avec des capteurs ou contrôler les composants.

Pourquoi elles peuvent présenter un risque. Une interface de maintenance laissée active peut donner accès à des informations sensibles. Selon sa configuration, elle peut permettre de lire la mémoire, récupérer le firmware, observer le démarrage, accéder à une console, modifier la configuration, injecter du code ou contourner certaines protections. Ces interfaces doivent être protégées, limitées ou désactivées dans les produits commercialisés lorsqu'elles ne sont plus nécessaires.

L'alimentation et la gestion de l'énergie

Aucun composant ne fonctionne sans énergie : la gestion de l'alimentation est une fonction centrale. Un équipement peut être alimenté par le secteur, l'USB, une batterie, une pile, un panneau solaire, le Power over Ethernet, une alimentation industrielle ou de la récupération d'énergie. La carte d'alimentation convertit et distribue l'énergie, et peut gérer la recharge, l'autonomie, la mise en veille, la température, la protection contre les surtensions, l'arrêt contrôlé et la consommation du module radio.

Lien avec la cybersécurité. Oui, il existe. Une coupure brutale peut corrompre des données ou interrompre une mise à jour. Une alimentation instable peut provoquer des comportements imprévus. Dans des analyses avancées, des variations d'alimentation peuvent même être utilisées pour perturber certains calculs ou contourner des protections matérielles (attaques par injection de fautes). Pour le grand public et les responsables de déploiement, l'essentiel est de retenir qu'une alimentation fiable contribue à la disponibilité, à l'intégrité et à la durée de vie de l'équipement.

Le parcours d'une donnée dans un objet connecté

Pour relier tous ces composants, suivons une donnée à travers la caméra.

1. La perception. Une personne passe devant la caméra. La lumière traverse l'objectif et atteint le capteur d'image.
2. La conversion. Le capteur transforme la lumière en signal électronique, puis en données numériques.
3. Le traitement. Le processeur corrige l'image, ajuste la luminosité, réduit le bruit et compresse la vidéo.
4. L'analyse. Le firmware peut analyser les images pour détecter un mouvement, une présence ou un changement.
5. La décision. Si un mouvement est détecté, le système peut enregistrer la vidéo, envoyer une notification, activer un voyant, suivre la personne avec le moteur ou transmettre les images vers le cloud.
6. Le stockage. La vidéo est conservée temporairement en RAM, puis enregistrée sur microSD ou envoyée vers un serveur.
7. La communication. Le module Wi-Fi transforme les données en signaux radio ; l'antenne les transmet vers le routeur.
8. La consultation. L'utilisateur ouvre son application mobile et consulte la vidéo.

Cette simple action implique donc une chaîne complète : capteur, processeur, firmware, mémoire, stockage, module radio, réseau, serveur, application et compte utilisateur. La sécurité doit couvrir toute cette chaîne.

Pourquoi cette architecture est importante en cybersécurité

Une vulnérabilité ne se trouve pas toujours dans la partie la plus visible. Elle peut se situer dans le firmware principal, le module Wi-Fi, une bibliothèque logicielle, le bootloader, une interface de maintenance, la mémoire, le mécanisme de mise à jour, la carte microSD, l'application mobile, le cloud, l'API ou les identifiants par défaut.

Comprendre l'architecture permet donc d'établir une carte de la surface d'attaque. Une analyse sérieuse répond à plusieurs questions : quels composants traitent les données ? où le firmware est-il stocké ? quelles interfaces sont exposées ? quelles communications radio sont actives ? où sont conservés les identifiants et les clés ? comment le système démarre-t-il ? comment reçoit-il ses mises à jour ? qui peut accéder au stockage local ? quelles données partent vers le cloud ? que se passe-t-il si un composant est compromis ?

La chaîne de confiance : la défense, vue d'ensemble

Face à cette surface d'attaque, la protection d'un objet connecté repose sur une chaîne de confiance, du démarrage jusqu'au réseau :

• Démarrage sécurisé (Secure Boot) : le matériel ne démarre que sur un bootloader et un firmware authentifiés.
• Firmware signé : seul un code signé par le fabricant peut s'exécuter ou s'installer.
• Secrets protégés : clés et certificats stockés dans un élément sécurisé, jamais en clair ; identifiants uniques par appareil.
• Stockage chiffré : les données locales restent illisibles si la carte est retirée.
• Communications chiffrées et authentifiées : sur chaque interface radio et vers le cloud.
• Mises à jour authentifiées et protégées contre le retour à une version vulnérable (anti-rollback).
• Interfaces de debug verrouillées sur le produit final.

Si un seul maillon manque, toute la chaîne s'affaiblit. C'est la logique du security-by-design, que nous approfondirons au Module 8.

Risques et bonnes pratiques par composant

Cette section sert de référence. Pour chaque composant, voici les principaux risques et les bonnes pratiques correspondantes.

Pourquoi c'est important ?

Un objet connecté peut sembler simple de l'extérieur, alors qu'il contient plusieurs systèmes numériques interdépendants. Une caméra n'est pas seulement un objectif. Un capteur n'est pas seulement un composant de mesure. Un routeur n'est pas seulement une boîte d'accès à Internet. Un modem 4G/5G n'est pas seulement une interface réseau. Chaque équipement réunit matériel, logiciel, données, interfaces et communications.

Cette compréhension est utile aux utilisateurs qui veulent mieux sécuriser leurs équipements, aux entreprises qui gèrent un parc connecté, aux responsables achats qui évaluent les produits, aux fabricants qui intègrent la sécurité dès la conception, aux laboratoires qui testent les équipements, aux autorités qui définissent des exigences de conformité, et aux États qui protègent leurs infrastructures et leur souveraineté numérique.

Les questions à poser avant d'acheter ou de déployer un équipement

Avant d'acquérir un objet connecté, une organisation devrait pouvoir obtenir des réponses claires à ces questions :

1. Quel processeur ou microcontrôleur est utilisé ?
2. Quel système ou firmware fait fonctionner le produit ?
3. Pendant combien de temps le fabricant fournira-t-il des mises à jour ?
4. Comment les mises à jour sont-elles authentifiées ?
5. Quelles données sont stockées localement ?
6. Les données sont-elles chiffrées ?
7. Quelles interfaces radio sont présentes ?
8. Les interfaces inutiles peuvent-elles être désactivées ?
9. L'équipement communique-t-il avec un service cloud ?
10. Dans quels pays les données sont-elles hébergées ?
11. Existe-t-il des mots de passe ou certificats par défaut ?
12. Les interfaces de maintenance sont-elles protégées ?
13. Une nomenclature des composants logiciels (SBOM) est-elle disponible ?
14. Le fabricant dispose-t-il d'un processus de gestion des vulnérabilités ?
15. Que devient l'équipement à la fin de sa période de support ?

Ces questions permettent de dépasser la fiche commerciale pour s'intéresser à la sécurité réelle du produit.

Cours suivant

Dans le prochain cours, nous nous concentrerons sur l'un des éléments les plus importants et les moins visibles d'un équipement connecté : le firmware. Nous verrons comment ce logiciel interne démarre l'équipement, pilote les composants, gère les communications, conserve les configurations et reçoit les mises à jour. Nous comprendrons aussi pourquoi une vulnérabilité dans le firmware peut permettre de compromettre durablement un objet connecté.
